انواع مختلف نوار نقاله
انواع نوار نقالههای صنعتی عبارتند از:
- کانوایر تسمهای یا لاستیکی
- کانوایر رولیکی یا غلتکی ثقلی
- کانوایر زنجیری
- کانوایر غلتکی موتوری
- کانوایر صفحهای
- کانوایر باربر سقفی
- کانوایر قاشقی یا ملاقهای بالابر
- کانوایرهای شکمدار مخصوص خطوط حمل بار
چرا از کانوایرها (نوار نقاله) استفاده میکنند؟
کاربرد نوار نقاله یا کانوایرها
مهندسان تولید به دلایل مختلف و در راستای تسهیل جابجایی محصولات از انواع کانوایر (نوار نقاله) استفاده میکنند.
- جابجایی محصولات از نقطه 1 به 2 برای جلوگیری از اتلاف زمان یا کاهش حرکات لیفتراک و غیره.
- حمل محصولاتی که برای جابجایی به صورت دستی بسیار سنگین هستند.
- جابجایی همزمان یک محصول درحالی که اپراتورها روی آن کار میکنند (یا به مونتاژ آن اضافه میکنند). مانند یک نقاله مونتاژ نهایی در یک کارخانه اتومبیل.
- تحویل محصولات به یک روبات برای انجام عمل بعدی یا دریافت محصولات از یک روبات.
- برای ذخیرهسازی محصولات بین ایستگاههای فرآیندی یا در ایستگاه نهایی فرآیند
- برای جلوگیری از صدمه دیدن کارگران و محصولات تولیدی به سبب انجام کارهای تکراری
- برای توالی بین ایستگاههای تولید، یکپارچهسازی خط تولید و پیوستهسازی ایستگاههای آن
کانوایرها (نوار نقاله) یکی از انعطافپذیرترین انواع تجهیزات صنعتی هستند و در صورت تشخیص درست موقعیت کاربری و نصب صحیح میتوانند به طور چشمگیری بهرهوری، کارایی و ایمنی را بهبود بخشند.
انتخاب نوع مناسب کانوایر
- ما به طور معمول با اطلاعات اولیه محصول شروع میکنیم. درک ما از نقش موثری که کانوایر یا نقاله شما انجام میدهد برای ما مفید است. آیا قطعات متحرک، ذخیرهسازی آنها، ترتیب و توالی مجدد آنها یا فراهم کردن سطح اتوماسیون کار در محل کار مشخص شده است؟ با توجه به این عوامل، میتوانیم از انواع مختلف کانوایرهای موجود موجود استفاده کنیم و ببینیم کدام یک میتوانند کار را به شکل بهینه انجام دهند و بهترین مزایا را ارائه میدهند.
- در این ایستگاه بایستی به سراغ بررسی محدودیتهای انتقال به کمک کانوایر مورد نظر برویم. فضای موجود در محیطهای تولید میتواند اولویت واقعی داشته باشد. اگرچه کانوایرها میتوانند بهرهوری زیادی را به آنها اضافه کنند، اما میتوانند در راه سایر ایستگاههای عملیاتی نیز قرار بگیرند، بنابراین فضای مورد نظر آنها را باید با دقت مورد بررسی قرار داد. این مورد ورودی لازم برای تصمیمگیری بعدی را به ما میدهد.
- کانوایرها گاهی به صورت کانوایرهای زمینی یا نقالههای سقفی استفاده میشوند. این یک نکته مهم در تصمیمگیری است. کانوایرهای سقفی میتوانند اشکال مختلفی داشته باشند، اما همه این مزیت را دارند که کانوایر بر روی ریل و ستونی که در آن قرار دارد سوار شده است و بنابراین از فضایی از تولید استفاده میکنند که با تجهیزات دیگر اشغال نشده است.
- حتما پیش از انتخاب نوع کانوایر بایستی به دقت فرآیند در ایستگاه قبل از ورود محصول به کانوایر (بارگذاری) و ایستگاه تحویل محصول از روی کانوایر (باربرداری) توجه شود. کانوایرهای مجهز به ابزار دقیق، پالت یا حاملهای مجهز به سنسور میتوانند این مسئله را پوشش دهند، درحالی که یک کانوایر ساده لاستیکی یا غلتکی به خودی خود نمیتواند موقعیت دقیق مکانی خود را حفظ کند.
- سرعت مورد نیاز و سرمایهگذاری موجود میتواند انتخاب را به سمت سیستمهای نقاله سادهتر و مقرون به صرفهتر یا خطوط نقاله خودکار پیچیدهتر سوق دهد.
8 نوع اصلی تسمههای نوار نقاله و کاربردهای آنها
1. کانوایر لاستیکی با بستر غلتکی
سطح زیرین این نوع کانوایرها از غلطکهایی تشکیل شده است که برای مطابقت با نیازهای تولید مانند وزن یا سرعت مورد نیاز محصولاتی که در امتداد کانوایر حرکت میکنند انتخاب شدهاند. لاستیک با تسمه باربر نقاله کوتاهتر که تحت این نوع قرار میگیرند، میتوانند فقط از دو غلطک تشکیل شوند. با این حال، با افزایش فاصله بین دو انتهای لاستیک کانوایر، توان موتوری بیشتری برای حرکت کانوایر مورد نیاز خواهد بود.
علت نصب بستر غلتکی برای بارگیری وسایل بر روی کانوایر لاستیکی با وزن مناسب است. دلیل این است که بارگذاری دستی میتواند باعث شوک مکانیکی شود و به غلطکها آسیب برساند.
میتوانید از این کانوایرهای برای بستهبندی، مرتبسازی، مونتاژ، بازرسی و حمل وسایل استفاده کنید. کاربردهای رایج تسمه نقاله تخت غلتکی شامل دفاتر مرتبسازی پستی و سیستمهای حمل چمدان فرودگاهی است.

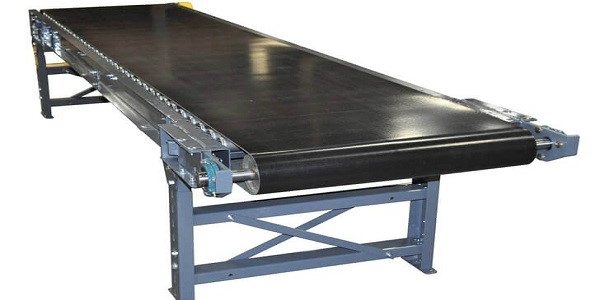

2. کانوایر تسمه تخت
کانوایر تسمه تخت یکی از رایجترین سیستمهای انتقال امروزی است که در حال استفاده است. تسمههای تخت برای حمل و نقل داخلی، یعنی حمل وسایل در یک مرکز مفید هستند. این نوع از تسمه نقاله از یک سری قرقرههای برقی برای جابجایی یک کانوایر تخت مداوم استفاده میکند، که میتواند از مواد طبیعی یا پارچه مصنوعی (مانند پلی استر، نایلون) تشکیل شود. وسایل در بالای تسمه متحرک قرار داده شده و از یک انتها به طرف دیگر حمل میشوند.
از آنجایی که تسمههای آن از انواع مختلفی میتوانند ساخته شوند، این نوع تسمه نقاله فوقالعاده متنوع است. سیستمهای کانوایری با تسمه تخت اغلب برای محیطهای صنعتی، مناطق شستشو و خطوط مونتاژ آهسته مناسب هستند.
3. کانوایر مدولار
درحالی که کانوایر مسطح از یک حلقه منفرد و مداوم از مواد استفاده میکنند، سیستمهای کانوایر مدولار از یک حلقه واحد ساخته شده از قطعات بیشماری به هم وصل شده، معمولاً از پلاستیک سخت استفاده میکنند. این بخشها برخلاف نیاز به دور ریختن کمربند، میتوانند جداگانه و جدا شوند. همچنین شستشوی آنها آسانتر است، همچنین در برابر مواد تیز و ساینده مقاومتر هستند. این امر باعث میشود نقالههای کمربند مدولار نسبت به همتایان کمربند تخت خود، نسبت به نگهداری و تعمیر آن سادهتر باشند.
نوار نقالههای کمربند مدولار برای برنامههایی که شامل مسافرت در گوشه و کنار میباشد، مناسب هستند. در حقیقت، آنها میتوانند مستقیم حرکت کنند، به دور گوشهای بروند و با استفاده از یک کمربند و موتور یکسان حرکت کنند. از لحاظ فنی، انواع دیگر نقالهها نیز میتوانند این شاهکار را انجام دهند، اما فقط با شخصیسازی بسیار زیاد و هزینههای اضافی. تسمههای مدولار پلاستیکی همچنین به طرحهای نقاله خاص اجازه میدهد بدون ردیابی کمربند. نمونهای از این کمربند با عرض بیشتر از طول است، که پشتیبانی لازم برای رسیدگی به کیسههای پلاستیکی نرم، جعبههای مقوایی و کوچک کردن کالاهای پیچیده را فراهم میکند.
از این نوع تسمه نقاله میتوان برای حمل مواد غذایی استفاده کرد زیرا تمیز کردن آن بسیار آسان است. فاصله بین بخشهای پلاستیکی برای برنامههایی که در آن مایعات باید تخلیه شود یا حفظ شود همانطور که در نقاله حمل میشود قابل تنظیم است. ترکیب پلاستیکی سگمنتها همچنین باعث میشود این تسمه نقاله برای تشخیص فلز مفید باشد.
4. نوار نقالههای کمربند
نقالههای کمربند تمیز در طرحهای خود دارای شکافهای عمودی یا موانع هستند. این شکافها میتوانند مواد سست را در حین شیب و کاهش، ایمن نگه دارند، برای ایجاد فاصله ثابت بین موارد و موارد دیگر. علاوه بر این، شکافها در اشکال مختلفی قرار میگیرند که هرکدام کاربرد خاص خود را دارند.
- سرمایه معکوس “T.” این نوع از شکاف عمود بر سطح کمربند است و پشتیبانی و انعطافپذیری لازم برای رسیدگی به موارد ظریف را فراهم میکند. این مناسب برای مشاغل کم نور، مانند حمل و نقل قطعات کوچک، وسایل بستهبندی شده و محصولات غذایی است.
- سرمایه پایدار به جلو “L.” پایه گسترده این تکه باعث مقاومت بیشتر در برابر نیروهای اهرمی میشود. برخی از شکافهایی با این شکل دارای چهرههای خمیده نیز هستند که باعث میشود دانههای آنها را بچرخانید. این نوع شکاف برای حمل مواد فله سبک و متوسط وزن تا شیب تندتر طراحی شده است.
- وارونهای “V.” معکوس معمولا 2 اینچ یا قد کمتر دارند تا جلوهای از آن فراهم شود. آنها برای حمل مواد ساینده، سنگین و یا تودههای بزرگ بهترین راه حل هستند، زیرا میتوانند در برابر ضربههای سنگین مقاومت کنند.
- لبهها و گیرهها. این نوع از رفع نیازهای خاص را برآورده میکند. به عنوان مثال، آنها هنگام انتقال میوه یا سبزیجات شسته شده میتوانند باعث از بین رفتن مایعات شوند. آنها همچنین از نوع ارزان قیمت برای کالاهایی هستند که نیازی به پشتیبانی در طول کمربند کامل ندارند، مانند میلهها و کارتنها. آنها حتی میتوانند برای جابجایی انتخابی محصولات بیش از اندازه مشخص یا برای نگهداشتن محصولات خاص در موقعیت قرار گیرند.
زیرانداز کمربند شکاف کمربند آسانسور است. با استفاده از پارتیشن یا قاشق چوبی به طور منظم، طراحی شده است تا مواد سست را تا یک شیب تند و تیز با خود حمل کند.
5. نوار نقالههای کمربند خمیده
این نوع نقالههای کمربند از یک قاب خمیده برای حمل وسایل در گوشه و کنار، ایجاد نقل و انتقالات محکم یا به حداکثر رساندن فضای کف موجود استفاده میکنند. منحنیهای این کمربندها میتوانند تا 180 درجه حرکت کنند. نوار نقالههای خمیده واقعی که هیچ راه کار مستقیمی ندارند فقط میتوانند از کمربندهای مسطح استفاده کنند، زیرا کمربندهای پلاستیکی مدولار نیاز به اجرای مستقیم قبل و بعد از منحنیها دارند.
نوار نقاله کمربند منحنی اغلب در سیستمهای انتقال کیف استفاده میشود تا جهت انتقال موارد را تغییر دهد.
6. نوار نقاله شیب/ کاهش
نوار نقالههای کمربند شیب برای حمل محصولات از بالا یا پایین مفید هستند. این سیستمها میتوانند با استفاده از نقالههای کمربند شکاف برای انتقال محصولات به ارتفاعات مختلف در حالی که از افتادن آنها در خط جلوگیری میکنند.
گذشته از انتقال اجسام بین کف، این تسمههای نقاله همچنین برای تقویت سیستمهای گردش گرانش مناسب هستند.
7. نوار نقالههای بهداشتی و لباسشویی
اگر تاکنون مشاهده کردهاید که چگونه دونات در مغازههای آنها تولید میشود، ممکن است این نوع کمربند نقاله را در عمل مشاهده کرده باشید. مغازههای پیراشکی و سایر کاربردها در صنایع غذایی و دارویی اغلب با رعایت دستورالعملهای ایمنی شامل شستشو و عقیمسازی شدید است. نوار نقالههای بهداشتی یا زباله مخصوصاً برای مقاومت در برابر روشهای بهداشتی برای این برنامهها طراحی شدهاند. نوار نقالههای زیر این نوع معمولاً مجهز به تسمههای سیمی مسطح هستند که ناهموار هستند و تمیز کردن آن آسان است.
این تسمههای نقاله میتوانند اجسامی را با درجه حرارت شدید مستقیم از کورهها یا فریزرها حمل کنند. بعلاوه، ماشینآلات مخصوصاً در صنایع غذایی باید از طریق لعاب، نان یا روغن داغ از بین بروند. از آنجا که آنها میتوانند با اطمینان هر دو مورد مرطوب و چرب را کنترل کنند، نقالههای بزرگ تخت خواب با تسمههای مسطح تخت نیز برای بارگیری کالاهای فله شکسته مانند طبلهای نفتی و جعبهها از کشتیها مناسب هستند.
8. کمربندهای نوار نقاله تخصصی
نوار نقاله چند نوع دیگر نیز وجود دارد که برای کاربردهای مختلف طراحی شدهاند، اگرچه به اندازه انواع قبلی مشترک نیستند. برخی از این موارد عبارتند از:
- تسمه های فایبرگلاس برای دماهای شدید
- تسمههای مجهز به گرههای فلزی برای اداره ماشینآلات و قطعات آنها
- نقالههای باریک برای وسایل کوچک
- کمربندهای کم نور برای کمک به کنترل کیفیت
- کمربندهای وکیوم برای نگهداشتن محصولات کوچک بر روی خط با وجود شیب و سرعت زیاد
- تسمههای مغناطیسی برای انتقال مواد حاوی آهن
- نوار نقالههای کمربند ساندویچ، با استفاده از دو کمربند چهره به چهره برای حمل ایمن وسایل در شیبهای شیبدار و یا حتی یک حرکت عمودی
